Détails

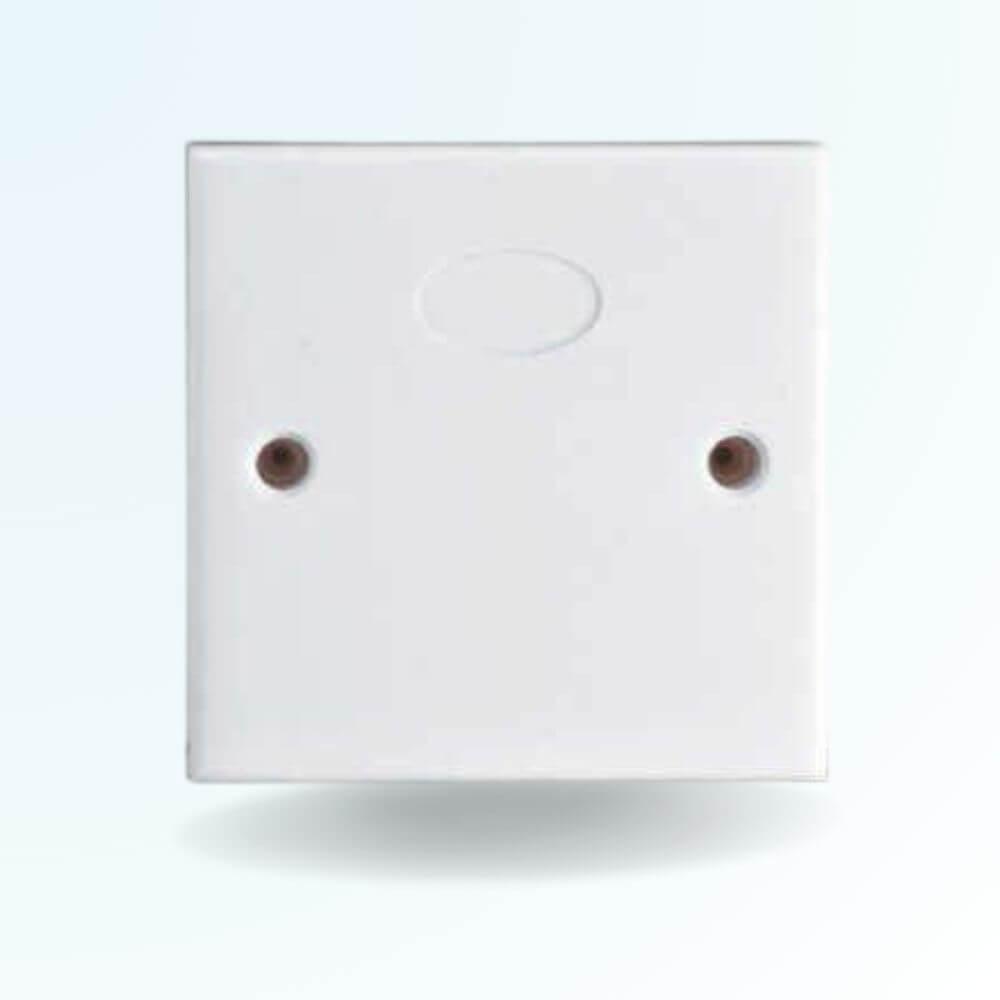

Répartiteur vidéo QH2 pour 2 platines de rue gamme 4 fils. Ce switch permet de connecter 2 platines de rue vers un écran commun. Permet d'avoir 2 entrées distinctes commandées par une même station intérieure.Une entrée "maître" et une entrée "secondaire".
Connexion jusqu'à 2 platine de rue
Alimentation: 12 à 15V CC
Tension de sortie: 12V CC
Compatible avec la gamme 4 fils
Pose en saillie
Dimensions: 86x86x40mm
Contenu
1 x switch QH2
1 x adaptateur modulaire 15V 1.5A
| Fiche technique |  PVA_QH2_Repartiteur_2_platines.pdf (Taille: 27.9 KB Langue: Français) |
| Fiche technique | PVA_QH2_Repartiteur_3_platines.pdf (Taille: 113.23 KB Langue: Français) |
| Manuel d'installation |  Schema_cablage_FP6.png(Taille: 23.55 KB Langue: Français) |
-
Une entreprise sérieuse, réactive et à l'écoute avec des techniciens compétents. commentaire par Florent O. on 28/10/2025Plusieurs articles commandés et aucun problème.
-
Produit conforme commentaire par Charly G. on 21/08/2024
Livraison dans les temps
-
Conforme à la commande, bon fontionnement commentaire par Frederic B. on 13/11/2019
Conforme à la commande, bon fonctionnement, bien vu la led qui indique la bonne alimentation. Bien vu la taille réduite.
Seuls les utilisateurs inscrits peuvent écrire des commentaires. Veuillez vous connecter ou vous enregistrer
26/10/2016Morgan de Bourg-de-Péage a demandé:
Question Cablage Bonjour, J'envisage le câblage avec du câble 6x0,5² en procédant ainsi : 4 fils pour la vidéo. Puis je repique 2 fils sur l'alimentation 15v de la station vidéo pour alimenter le répartiteur, puis en repiquant les 2 fils de l'alimentation sur le répartiteur pour alimenter les 2 platines. Les 4 autres fils servant toujours à la connexion vidéo. Cela est correct et réalisable ?
Réponse
Oui, votre câblage est correct. Il faut simplement s'assurer que l'alimentation soit suffisante pour l'ensemble du système. Celle fournie peut délivrer 1,5A, l'ensemble écran/2 platines/répartiteur ne consommera que 0,9A environ, il reste 0,6 ampère pour une gâche électrique si vous en prévoyez une, voire un peu plus car les 2 platines ne s'activeront pas en même temps.
-
